膵尾部癌のステージング目的の造影CT
施設名: 奈良県立医科大学附属病院
執筆者: 放射線診断・IVR学講座 平 克彦 先生、越智 朋子 先生
作成年月: 2025年10月
※ 効能又は効果、用法及び用量、警告・禁忌を含む注意事項等情報等については、電子添文をご参照ください。
はじめに
症例背景
70歳代、男性、68kg、膵尾部癌
検査目的
膵癌精査のための胸腹部造影CT
使用造影剤
イオプロミド370注シリンジ100mL「BYL」/ 80mL
症例解説
腰痛を契機に前医で胸腹部単純C Tを施行され、膵尾部癌疑い、多発肝転移・多発肺転移・骨転移疑いを指摘された。当院に紹介され、ステージング目的に胸腹部造影CTが施行された。膵尾部に66mmの漸増性の濃染を呈する乏血性腫瘤が認められた。左横隔膜脚・胃・副腎・脾・腹膜との間の脂肪織消失から浸潤が疑われ、脾静脈途絶と脾動脈口径不整より脈管浸潤が示唆された。肝両葉にリング状濃染の多発病変、肺には右中葉腫瘤と多発小結節が認められ、多発肝転移・肺転移が疑われた。肺動脈分枝に造影欠損が散見されており、造影欠損部の一部で増強効果を伴っていることから、腫瘍塞栓/血栓が考えられた。右下葉肺静脈壁沿いの欠損部、L4造骨性変化も指摘されており、いずれも転移が疑われた。画像所見から膵尾部癌cT3N0M1 StageⅣと診断され、全身化学療法の方針となった。
画像所見

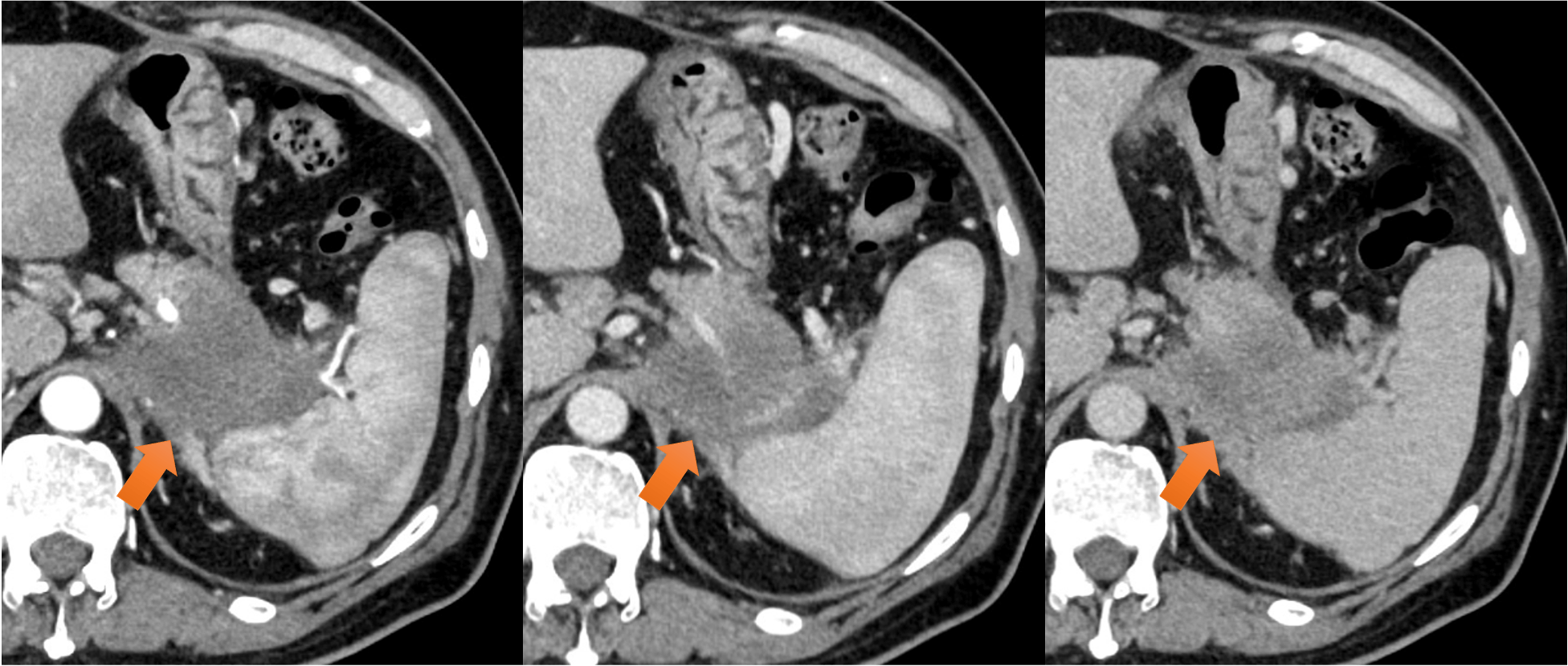

図1．膵尾部腫瘤（66mm）
膵尾部に漸増性の濃染を伴う乏血性腫瘤を認めた。膵尾部癌が疑われた。

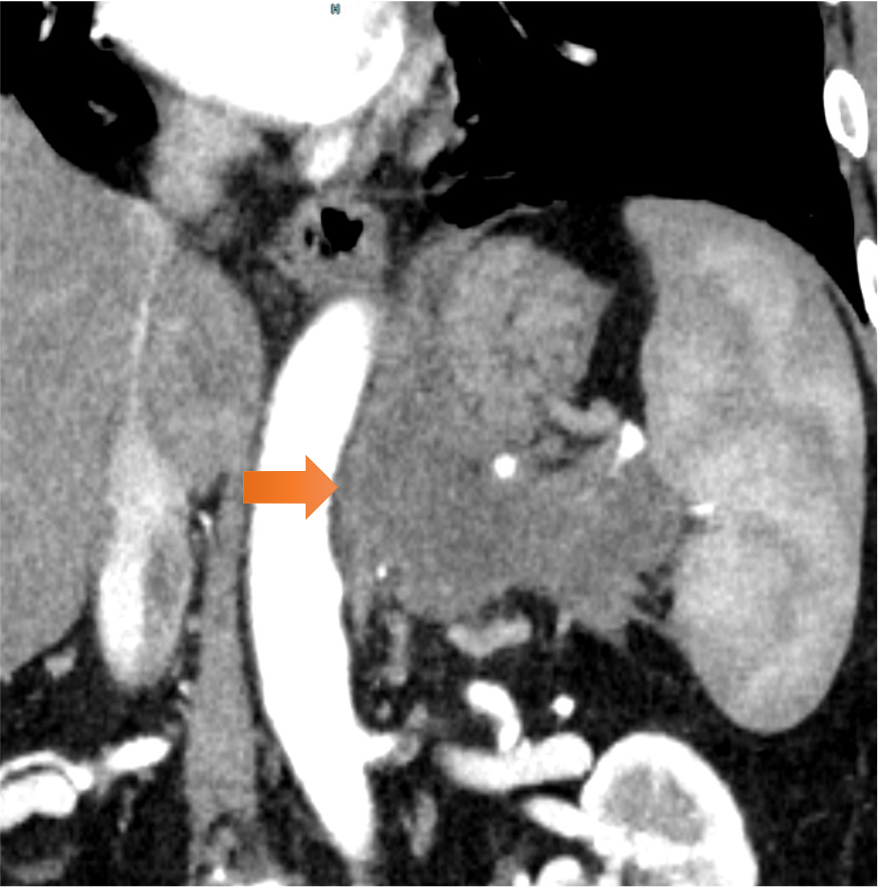

図2．周辺臓器浸潤
左横隔膜脚（→）、胃穹隆部～体上部、左副腎、脾臓、腹膜との間の脂肪織の消失を認めた。

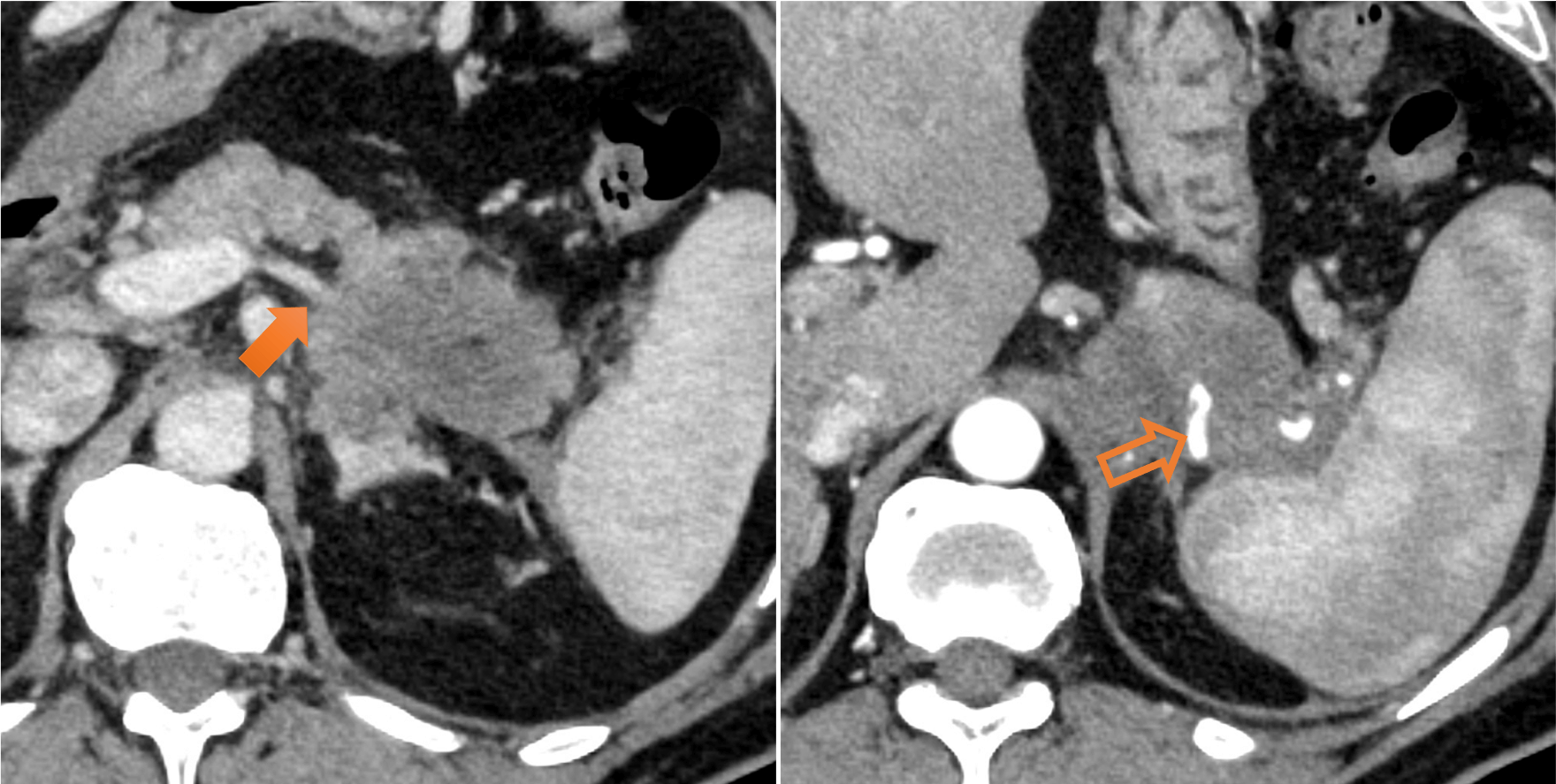

図3．脾動静脈浸潤
脾静脈は腫瘍により閉塞しており（→）、脾動脈は腫瘍と全周性に接触し、口径不整を認めた（⇨）。

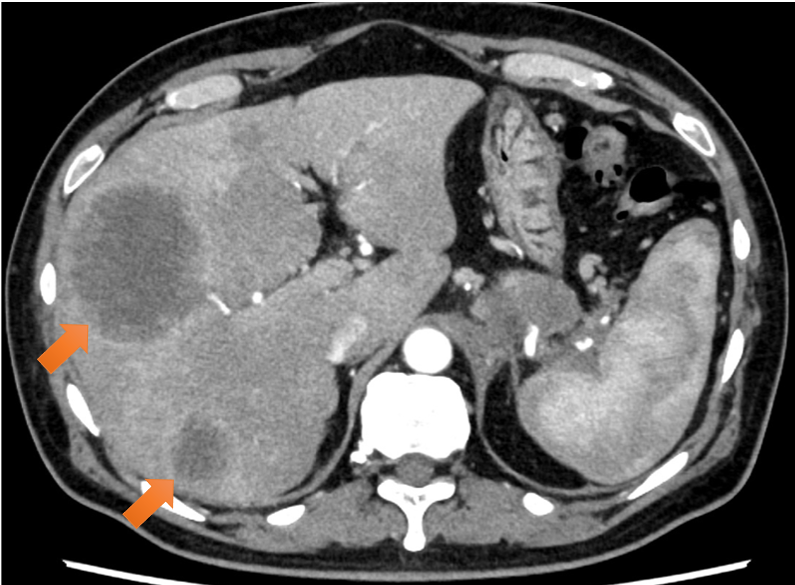

図4．多発肝転移
肝両葉に75mm大までのリング状濃染を伴う腫瘤を多数認めた。

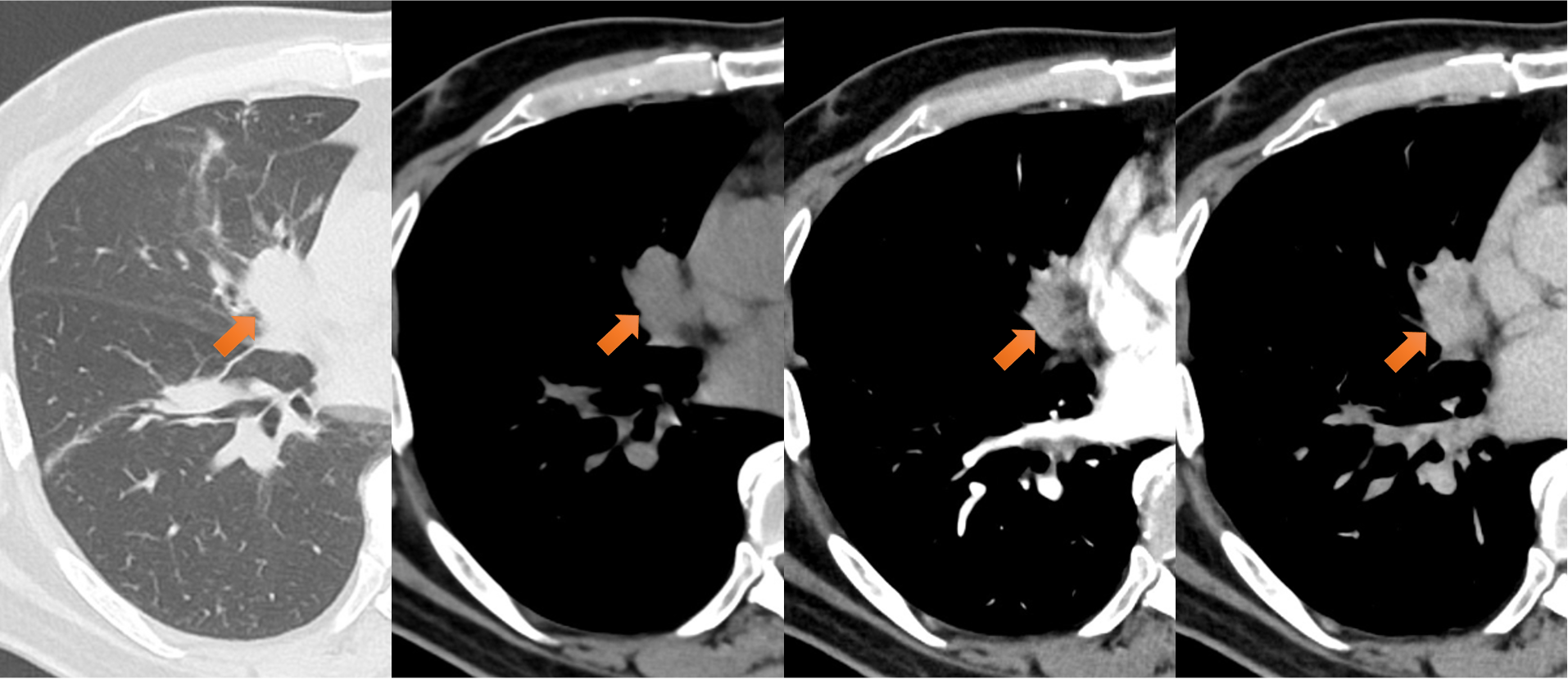

図5．右中葉腫瘤
右中葉中枢側に29mm大の腫瘤あり、造影で漸増性の増強効果を認めた。膵尾部病変と類似しており、転移と考えられた。右中葉B5末梢側にかけて軟部影が充満しており、腫瘍の気管支内進展が疑われた。

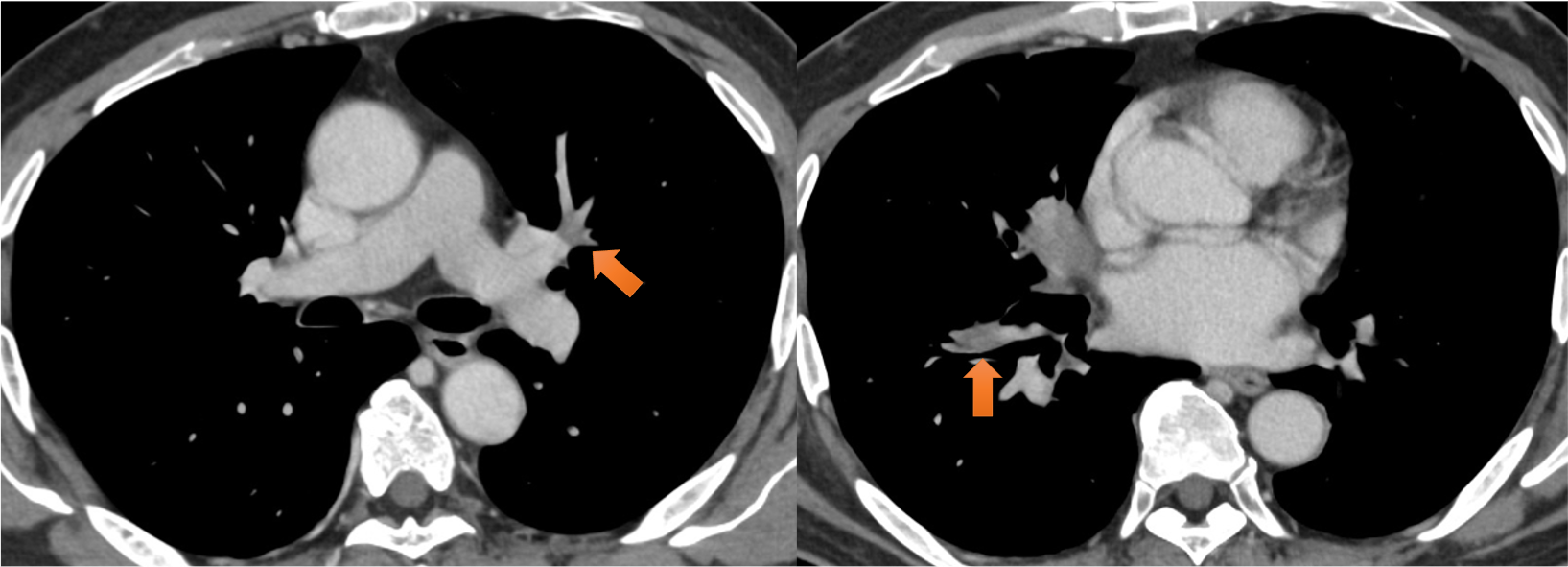

図6．肺動脈造影欠損像
右肺下葉動脈(A8)、左肺上下葉動脈(A3やA8、A9など)に造影欠損あり、造影で一部、増強効果を伴っており、腫瘍塞栓/血栓が疑われた。

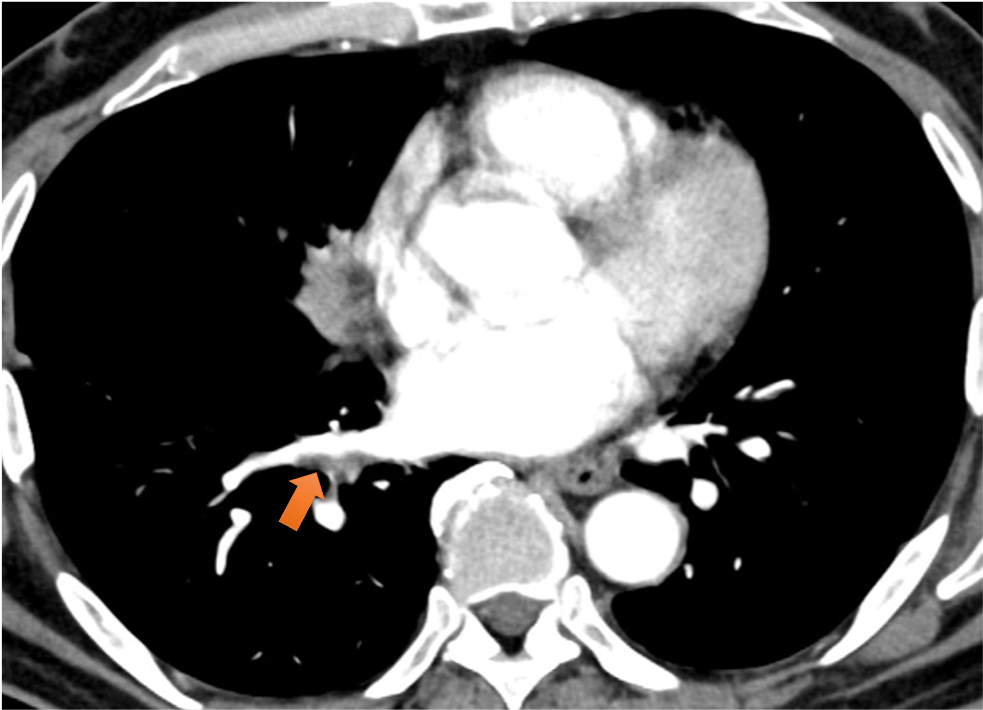

図7．肺静脈造影欠損像
右下葉肺静脈壁に沿うように造影欠損あり、腫瘍進展が疑われた。化学療法後、消失が確認された。

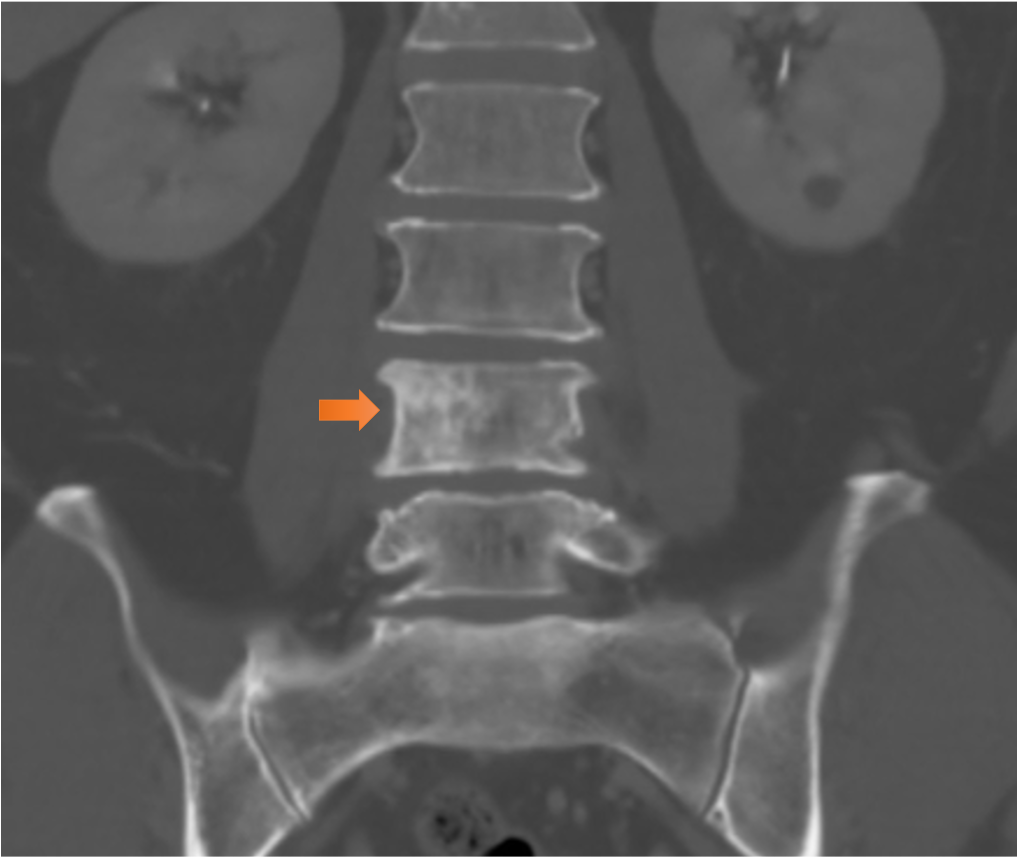

図8．骨転移
L4に不整な造骨性変化を認めた。脊柱管内への進展は認めず。
撮影プロトコル
表は横スクロールでご覧いただけます。
| 使用機器 | CT機種名/メーカー名 | Aquilion One / Canon |
| CT検出器の列数/スライス数 | 320 | |
| ワークステーション名/メーカー名 | VINCENT / Fujifilm |
撮影条件
表は横スクロールでご覧いただけます。
| 撮影時相 | 単純 | 後期動脈相 | 門脈相 | 平衡相 |
| 管電圧 (kV) | 120 | 120 | 120 | 120 |
| AEC | VolumeEC | VolumeEC | VolumeEC | VolumeEC |
| (AECの設定） | SD 8.0 | SD 8.0 | SD 8.0 | SD 8.0 |
| ビーム幅 | 0.5x80 | 0.5x80 | 0.5x80 | 0.5x80 |
| 撮影スライス厚（mm） | 0.5 | 0.5 | 0.5 | 0.5 |
| 焦点サイズ | Large | Large | Large | Large |
| スキャンモード | Helical | Helical | Helical | Helical |
| スキャン速度（sec/rot） | 0.5 | 0.5 | 0.5 | 0.5 |
| ピッチ | 標準(PF 0.813) | 標準(PF 0.813) | 標準(PF 0.813) | 標準(PF 0.813) |
| スキャン範囲 | 肺尖から骨盤 | 上腹部 | 肺尖から上腹部 | 横隔膜から骨盤 |
| 撮影時間 (sec) | 12.37 | 5.18 | 8.05 | 9.48 |
| 撮影方向 | 頭⇒足 | 頭⇒足 | 頭⇒足 | 頭⇒足 |
再構成条件
表は横スクロールでご覧いただけます。
| 単純 | 後期動脈相 | 門脈相 | 平衡相 | |
| ルーチン：再構成スライス厚/間隔 (mm/mm) | 5.0 / 5.0 | 3.0 / 3.0 | 3.0 / 3.0 | 3.0 / 3.0 |
| ルーチン：再構成関数/逐次近似応用法 | AiCE body sharp Mild | AiCE body sharp Mild | AiCE body sharp Mild | AiCE body sharp Mild |
| 3D/MPR用：再構成スライス厚/間隔 (mm/mm) | ー | 1.0 / 1.0 | 1.0 / 1.0 | 1.0 / 1.0 |
| 3D/MPR用：再構成関数/逐次近似応用法 | ー | AiCE body sharp Mild | AiCE body sharp Mild | AiCE body sharp Mild |
造影条件
| 自動注入器機種名/メーカー名 | Stellant/Bayer |
| 造影剤名 | イオプロミド370注シリンジ |
表は横スクロールでご覧いただけます。
| 撮影プロトコル | 後期動脈相 | 門脈相 | 平衡相 |
| 造影剤：投与量 (mL) | 80 | ー | |
| 造影剤：注入速度 (mL/sec) | 3.0 | ー | |
| 生食：投与量 (mL) | ー | ||
| 生食：注入速度 (mL/sec)、注入時間 (sec) | ー | ||
| スキャンタイミング | BT法(大動脈弓/150HU) | 固定法 | |
| ディレイタイム | 造影剤注入開始10秒後 | 造影剤注入開始70秒後 | 造影剤注入開始120秒後 |
| 留置針サイズ (G) | 22 | ||
| 注入圧リミット (psi) | 200 | ||
当該疾患の診断における造影CTの役割
本症例では造影CTにより、原発巣の性状（66mm乏血性・漸増性濃染）と周囲臓器や腹膜、脈管への浸潤が認められた。その他、肝両葉に及ぶリング状濃染や両肺多発結節から多発肝転移・肺転移、肺動静脈造影欠損から腫瘍塞栓／血栓、骨転移の把握が一度に可能であった。これらの所見により、遠隔転移を伴う膵癌として、StageⅣと診断することができ、全身治療方針の決定に有用な情報が得られた。
CT技術や撮像プロトコル設定について
膵癌のステージングおよび術前評価では、原発巣の描出・脈管浸潤・リンパ節転移・遠隔転移を一度に評価できるよう、多時相ダイナミック造影を設計する。高濃度ヨード造影剤を高流速で静注し、ボーラス性を確保する。撮像タイミングはボーラストラッキングを用い、大動脈弓にROIを置き、150HU到達後に後期動脈相、15－20秒で膵実質相、造影開始約70秒で門脈相を取得する。再構成は0.5－1 mmの等方性データをMPR/CPR、MIP/VRで行い、SMA・腹腔動脈・固有肝動脈・脾動静脈・門脈との接触角・接触長、狭窄や閉塞、脂肪層の消失や血管偏位を具体的に検討する。Dual Energy CTでは低管電圧像でコントラストを高め、ヨードマップで病変の造影有無を補助評価する。体位は上肢挙上、短時間呼吸停止を徹底し、撮影範囲は胸部～骨盤とすることで肝・肺・腹膜・骨病変を同時に評価する。
