CT perfusionを用いた脳腫瘍の診断
施設名: 熊本大学大学院生命科学研究部
執筆者: 画像動態応用医学共同研究講座 上谷 浩之 先生、放射線診断学講座 平井 俊範 先生
作成年月：2024年10月
※ 効能又は効果、用法及び用量、警告・禁忌を含む注意事項等情報等については、電子添文をご参照ください。
はじめに
症例背景
50歳代、男性、67kg、転移性脳腫瘍再発
検査目的
肺腺癌、転移性脳腫瘍に対し、放射線治療後。MRIで再発または放射線治療後変化を疑う病変が出現し、CTによる術前の動静脈評価目的。
使用造影剤
イオプロミド370注シリンジ100mL「BYL」/ 50ｍL
症例解説
右側頭葉に増強病変が出現し、転移性脳腫瘍再発と放射線治療後変化の鑑別が問題になった。術前の血管評価目的で造影CTが依頼され、CT perfusionによる両者の鑑別と、同じ収集データから最適なCT angiographyとCT venographyを再構成した。CT perfusionでは病変のrCBVが高値であり、再発を疑って手術を施行され、病理学的に再発と診断された。
画像所見

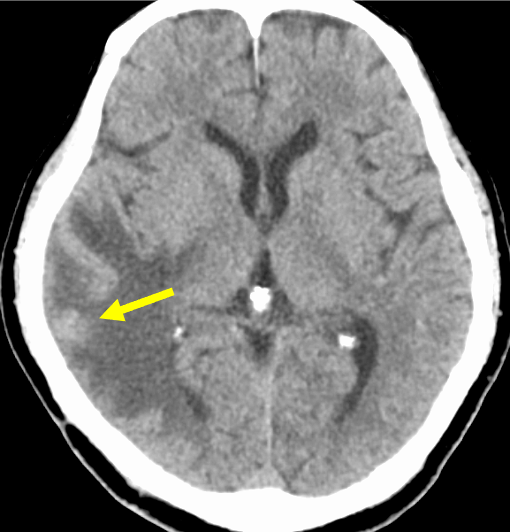

図１．単純CT
右側頭葉皮質下白質に灰白質とほぼ等吸収な腫瘤と周囲に広範な浮腫を認めた。

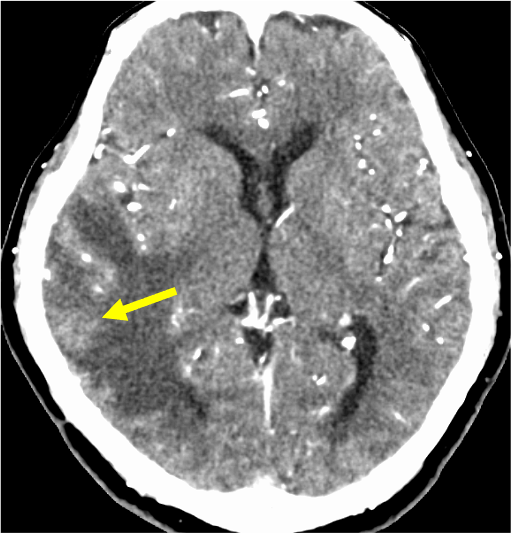

図2．造影CT動脈相
病変は軽度増強効果あり。この時相からCT angiographyのMIP像やVR像を作成した。

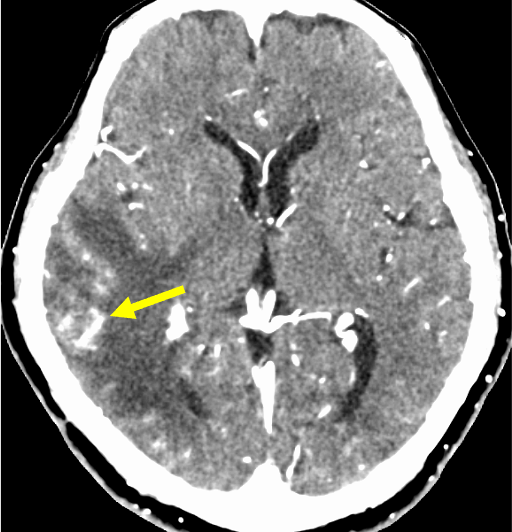

図3．造影CT静脈相
病変はリング状に増強効果あり。還流静脈評価のため、CT venographyのMIP像やVR像を作成した。

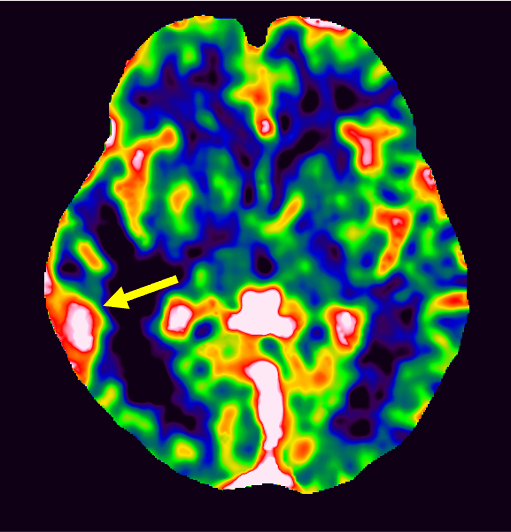

図4．CBV map
同部にCBV上昇あり。

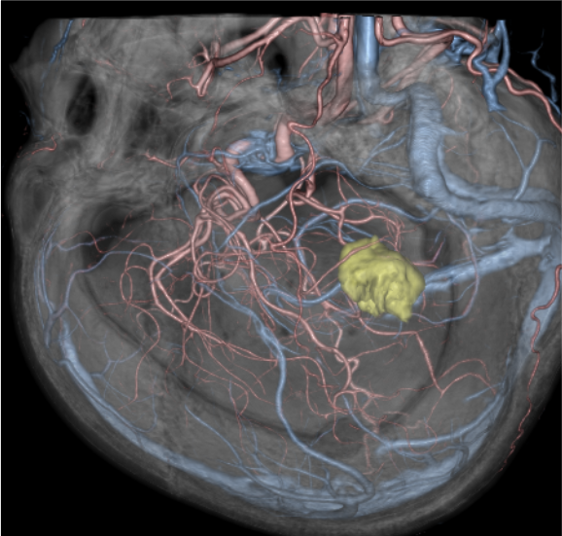

図5．手術支援画像
CTにより骨条件画像、CT angiography、CT venography、造影後期相での増強病変を抽出し、融合して、手術支援画像を作成した。
撮影プロトコル
表は横スクロールでご覧いただけます。
| 使用機器 | CT機種名/メーカー名 | Aquilion ONE genesis edition / Canon Medical Systems |
| CT検出器の列数 | 320列 | |
| ワークステーション名/メーカー名 | Vitrea / Canon Medical Systems |
撮影条件
表は横スクロールでご覧いただけます。
| 撮影時相 | 単純 | 1-16相 | 17-20相 |
|---|---|---|---|
| 管電圧 (kV) | 120 | 100 | 100 |
| AEC | なし | なし | なし |
| 管電流時間 (Eff.mAs) | 280mAs(439) | 100mAs | 100mAs |
| ビーム幅 (mm) | 80×0.5 | 320×0.5 | 320×0.5 |
| 撮影スライス厚 (mm) | 40 | 160 | 160 |
| 焦点サイズ | Small | Small | Small |
| スキャンモード | ヘリカル | volume | volume |
| スキャン速度（sec/rot） | 1 | 1 | 1 |
| ピッチ | 0.637 | 1 | 1 |
| スキャン範囲 | 全脳 | 全脳 | 全脳 |
| 撮影時間 (sec) | 8.4 | 1 | 1 |
| 撮影方向 | 頭→足 | 固定 | 固定 |
再構成条件
表は横スクロールでご覧いただけます。
| 単純 | 1-16相 | 17-20相 | |
|---|---|---|---|
| ルーチン：再構成スライス厚/間隔 (mm/mm) | 5 / 5 | 0.5 / 0.5 | 0.5 / 0.5 |
| ルーチン：再構成関数/逐次近似応用法 | AIDR3D / AiCE | AIDR3D / AiCE | AIDR3D / AiCE |
| 3D/MPR用：再構成スライス厚/間隔 (mm/mm) | 0.5 / 0.5 | 0.5 / 0.25 | 0.5 / 0.25 |
| 3D/MPR用：再構成関数/逐次近似応用法 | AIDR3D / AiCE | AIDR3D / AiCE | AIDR3D / AiCE |
| ※追加項目欄 | ー | 時間分解能2秒 | 時間分解能5秒 |
造影条件
| メーカー名 | 根本杏林堂 |
|---|---|
| 造影剤名 | イオプロミド370注シリンジ |
表は横スクロールでご覧いただけます。
| 撮影プロトコル | 1-16相 | 17-20相 |
| 造影剤：投与量 (mL) | 50 | ー |
| 造影剤：注入速度(mL/sec)、注入時間 (sec) | 5、10 | ー |
| 生食：投与量 (mL) | 35 | ー |
| 生食：注入速度 (mL/sec)、注入時間 (sec) | 5、7 | ー |
| スキャンタイミング | 固定法 | 固定法 |
| ディレイタイム | 造影剤注入開始5秒後 | 16相目の5秒後 |
| 留置針サイズ (G) | 20 | |
| 注入圧リミット (psi or kg/cm2) | ー | |
造影剤を急速注入開始5秒後から撮影を行い、1-16相目は2秒ごと、17-20相は5秒ごとの撮影を行い、動脈相は時間分解能を高く設定し、被ばく低減のため静脈相はやや間隔を開けて撮像している。静脈が脆弱である場合は注入速度を3mL/secに低下させ、撮像開始時間を8秒からに変更する。
当該疾患の診断における造影CTの役割
脳腫瘍に対する放射線治療後の再発または放射線治療後変化の鑑別に灌流画像が有用である。MRIによるdynamic susceptibility contrast法は鑑別に有用であるが、出血合併や磁化率アーチファクトが出現しやすい部位では評価が困難となり、CT perfusionがより有用な場合がある。また、脳腫瘍術前はCT angiographyによる栄養動脈、CT venographyによる還流静脈、頭蓋骨や増強病変の画像を融合させた手術支援画像を求められることがある。同一の撮像データからCT perfusionと手術支援画像の作成が可能な撮影法は術前の脳腫瘍評価に有用である。
