症例・導⼊事例

※ご紹介する症例は臨床症例の一部を紹介したもので、全ての症例が同様な結果を示すわけではありません。

Necrotic HCCの診断におけるEOB－MRIの役割

施設名: 鹿児島大学病院
執筆者: 放射線科　鮎川 卓朗 先生
作成年月：2023年1月

※ 効能又は効果、用法及び用量、警告・禁忌を含む注意事項等情報等については、電子添文をご参照ください。

はじめに

症例背景

60歳代、女性、53kg、HCC

検査目的

C型肝炎でフォロー中に肝腫瘍の指摘あり。前医CTにて肝内胆管癌が疑われ、手術目的に当院紹介。肝腫瘍の術前精査目的に再度造影CTとEOB-MRIを施行した。

使用造影剤

EOB・プリモビスト注　0.1mL/kg

症例解説

Necrotic HCCと診断され、切除術を施行された。病理診断でも No residual carcinoma with necrosisとの診断であった。その後再発を認めず、経過観察となっている。

画像所見

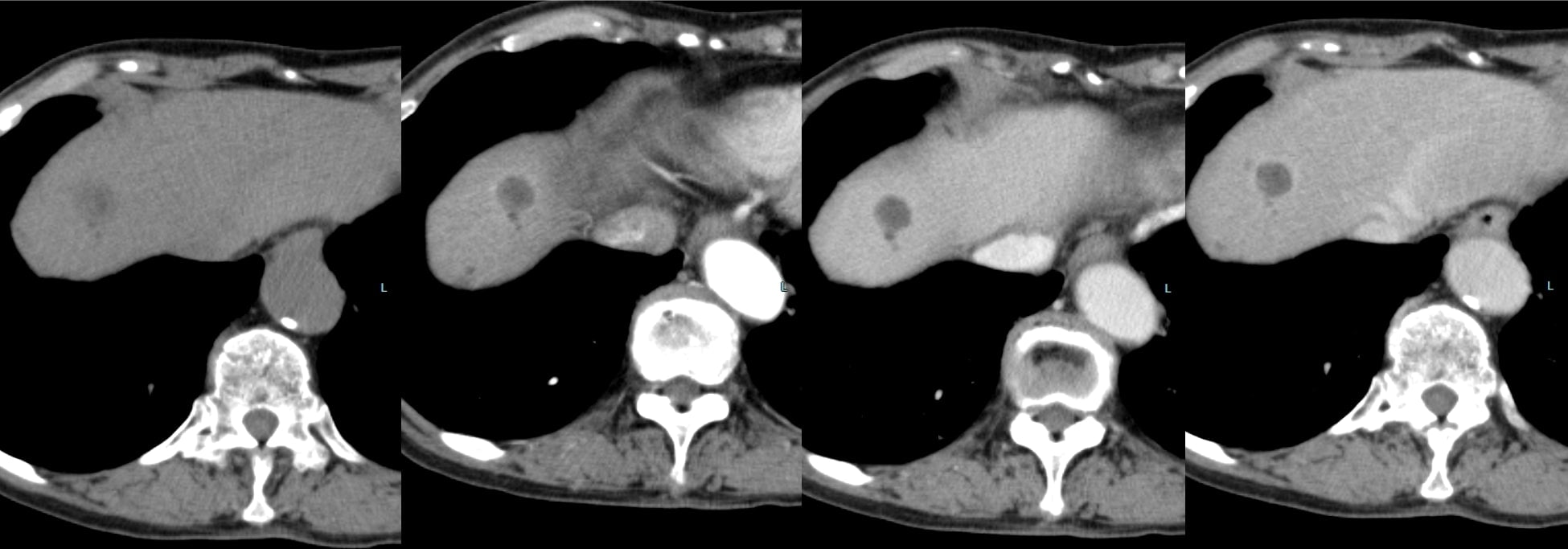

図1．Dynamic CT 図1．Dynamic CT

図1．Dynamic CT
辺縁濃染する低吸収腫瘤を認める。内部の造影効果は乏しい。

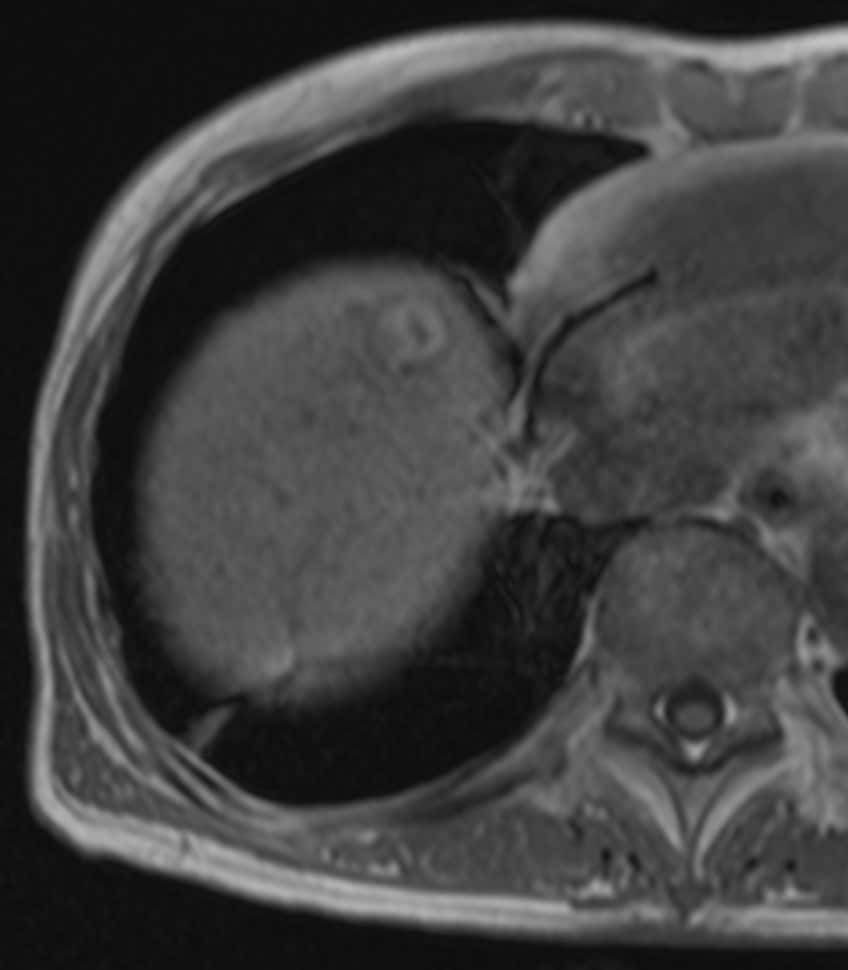

図2．単純T1WI 図2．単純T1WI

図2．単純T1WI
ドーム直下の肝S8/4にT1WI高信号結節を認める。

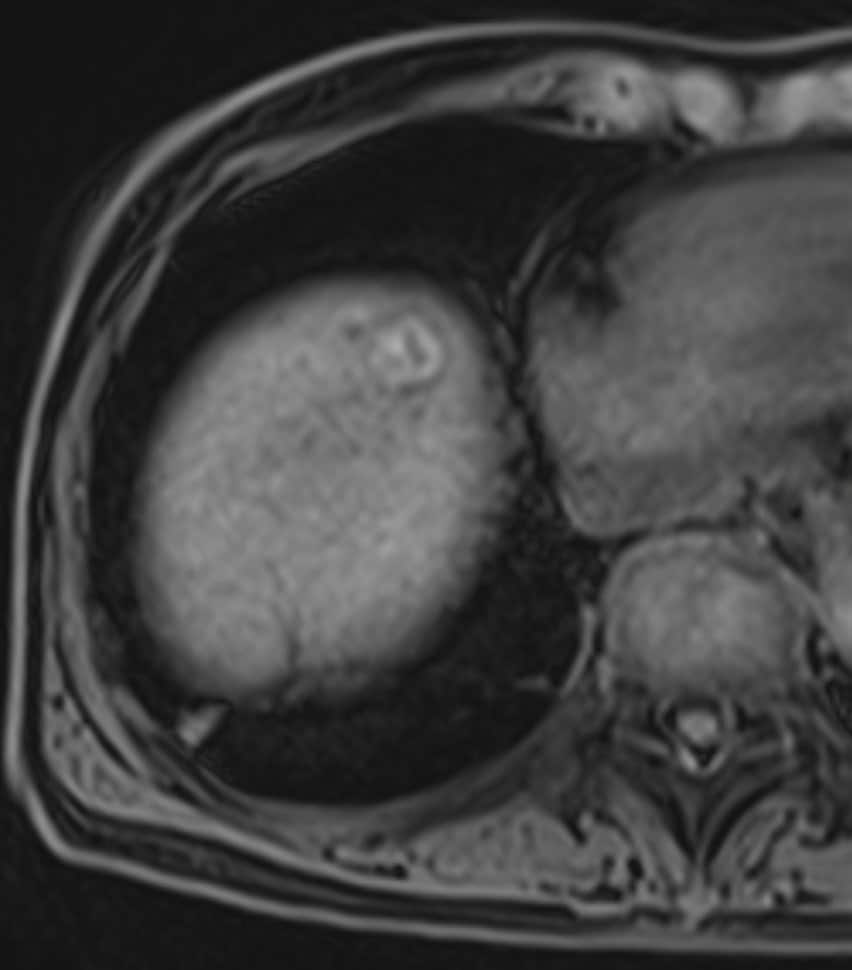

図3．単純脂肪抑制T1WI 図3．単純脂肪抑制T1WI

図3．単純脂肪抑制T1WI
肝S8/4結節の信号低下は認めない。

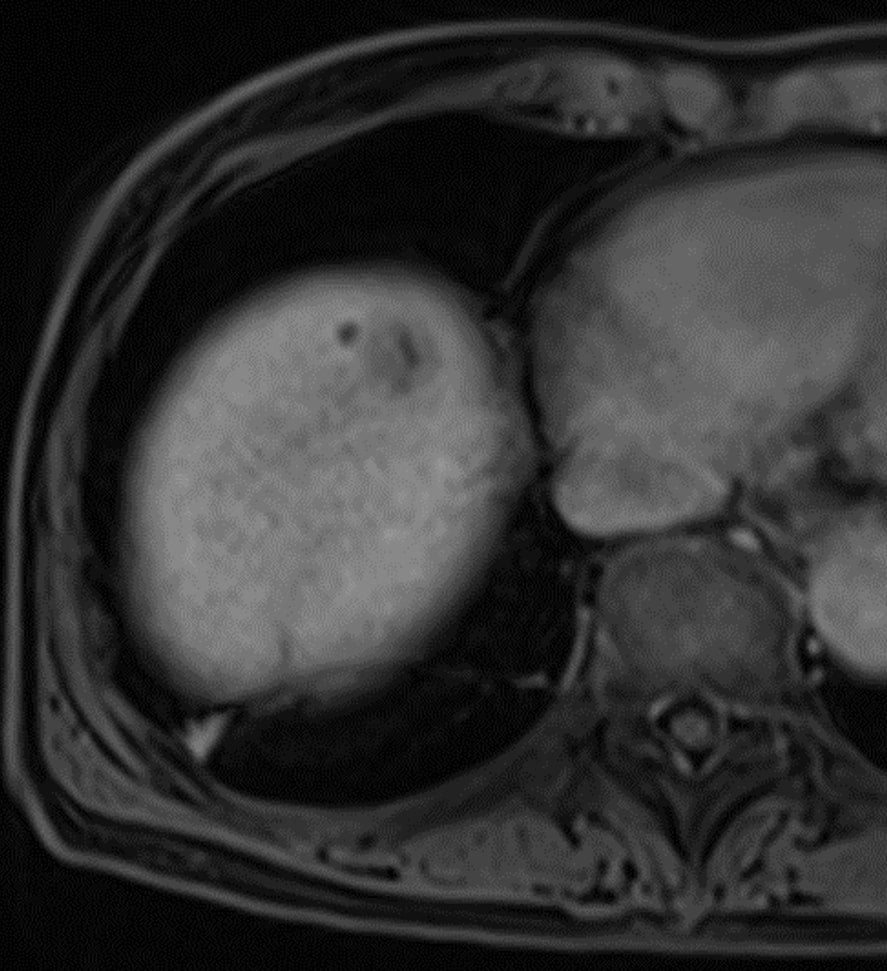

図4．造影T1WI後期相 図4．造影T1WI後期相

図4．造影T1WI後期相
肝S8/4結節は早期から後期相にかけて増強効果は乏しい

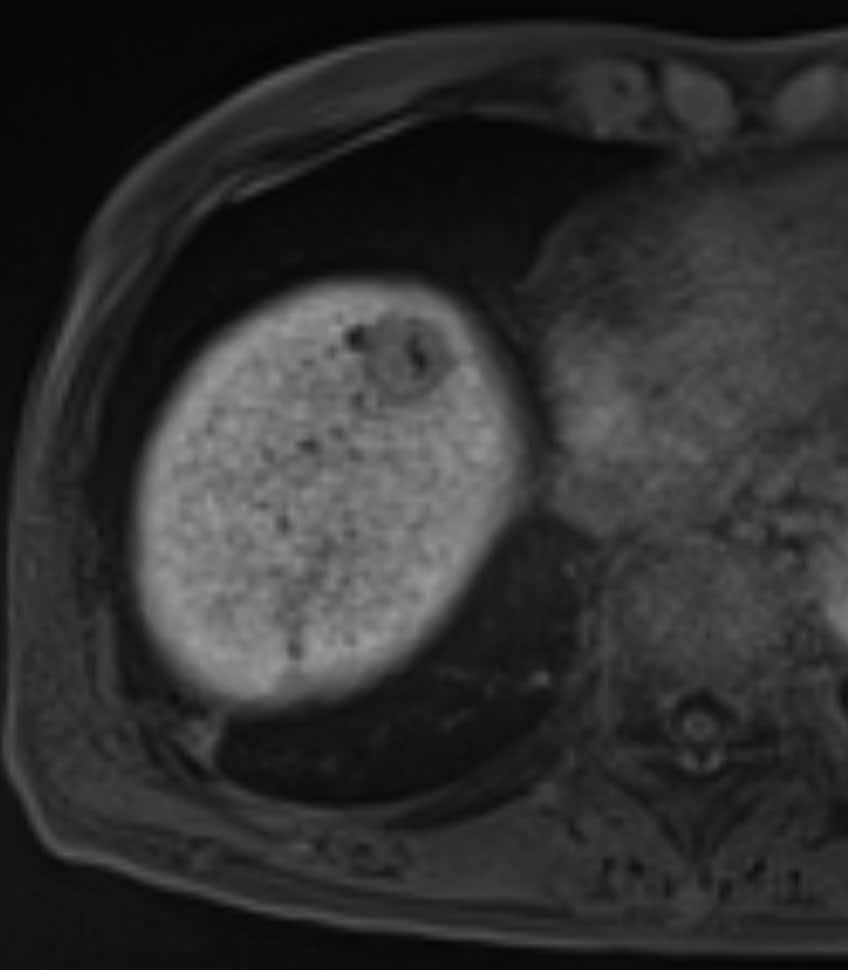

図5．造影T1WI肝細胞相 図5．造影T1WI肝細胞相

図5．造影T1WI肝細胞相
肝S8/4結節にEOB取り込み低下を認める。

撮影プロトコル

表は横スクロールでご覧いただけます。

撮像名撮像シーケンス撮像時間
(min:sec)		TE
(msec)		TR
(msec)		FA
(deg)		Fat Sat
(種類)		ETL
(数)		P-MRI
(Reduction Factor)		息止め
(有無)		NEX
(加算回数)		k-space
Dual echoflash35.62.38
4.76		12270ーーGRAPPA 2有1cartesian
造影剤投与
Dynamicvibe15.02.396.5515Q-fatsat
(CHESS)		ーCS 8.5有1cartesian
DWIEPI2:2460呼吸
同期		90fat-sat
(CHESS)		29GRAPPA 2無4cartesian
T2WITSE19.2751900180ー16GRAPPA 3有1cartesian
HBPflash20.01.322.7510Q-fatsat
(CHESS)		ーGRAPPA 4有1cartesian

表は横スクロールでご覧いただけます。

撮像名面内分解能
(mm)		Slice厚
(mm)		FOV
(mm)		Rectangular
FOV(%)		位相方向
(step数)		リード方向
(matrix数)		実scan%Slice
Gap
(mm)		Slice
枚数		3D
partition
(数)		3D実ス
キャン
(%)		3D over
sampling
(%)
Dual echo1.45×1.09
(0.5×0.5)		5.035081.3195320750.530ーーー
造影剤投与
Dynamic1.76×1.363.035081.316525680ー601220
DWI1.80×1.365.035081.3160256760.530ーーー
T2WI1.45×1.09
(0.5×0.5)		5.035181.3195320750.530ーーー
HBP1.36×1.362.035281.3208256100ー801210

使用装置と造影条件

SIEMAGNETOM Area 1.5T (SIEMENS)
自動注入器ソニックショット (根本杏林堂)
ワークステーションー

表は横スクロールでご覧いただけます。

造影条件 投与量(mL)投与速度(mL/sec)撮像タイミング
EOB・プリモビスト5.31.0Care Bolus torigger 30sec
後押し用
生理食塩水		401.0

本症例におけるEOB・プリモビスト造影MRIの役割について

C型肝炎でフォロー中に出現した肝腫瘤について、前医CTではiCCが疑われたが、EOB-MRIにてNecrotic HCCが疑われた。肝切除を施行し、病理学的にもNecrotic HCCが証明された。EOB-MRIは，肝腫瘍の質的診断において有用であることが、あらためて確認された。
